Die neuen Q.monixx 100 und A117-D Datenlogger von AMC/GI kombinieren ein flexibles I/O-Konzept mit vier unabhängig Arbeitern Datenspeichern. Analogeingänge, digitale I/O und Relais lassen sich modular erweitern, während galvanisch getrennte RS485- oder SDI12-Schnittstellen externe Sensoren anbinden. Lokale Aufzeichnungen erfolgen auf USB oder SD, optional via GI.cloud. Dank integriertem Edge-Computing und Protokollen wie OPC UA, MQTT und EtherCAT eignen sich die Logger für anspruchsvolles Prüf- und Anlagenmonitoring in der Industrie.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
A117-D Modell und Q.monixx 100 überzeugen durch modulare Hardware
Die robuste Auslegung des Q.monixx 100 und A117-D schützt interne Komponenten effektiv vor schädlichen Umwelteinflüssen wie Feuchtigkeit, Staub und Erschütterungen. Im Kern besitzen die Geräte eine modulare Architektur, die das einfache Hinzufügen von Sensoren und Aktoren ermöglicht. Die integrierte Softwareplattform verarbeitet Eingangsdaten lokal, erstellt historische Aufzeichnungen und generiert bei Überschreiten definierter Schwellenwerte sofort Warnmeldungen. Anwender profitieren so von einer hohen Systemverfügbarkeit und präzisen Prozesskontrolle für Industrie 4.0-Integration und optimierte Betriebskosten.
Zwei galvanisch getrennte Relaiskontakte runden das Signalerfassungsportfolio optimal ab
Mit dem Q.monixx A117-D-System können acht universelle analoge Kanäle für die Messung von Spannung, Strom, Widerstand (2-/4-Leiter), Potentiometer sowie PT100 und PT1000 betrieben werden. Die Wandlung erfolgt mit 24 Bit Auflösung und bis zu 100 Abtastungen pro Sekunde je Kanal. Zur Signalverarbeitung bietet das Gerät acht digitale Eingänge, vier digitale Ausgänge (Open Collector, TTL, PNP, HTL) und zwei Relaiskontakte für eine präzise Steuerung.
Vier unabhängige Logger erfassen Daten in variablen Intervallen verlustfrei
Vier unabhängige Protokollkanäle arbeiten simultan mit frei wählbaren Samplingraten von 0,01 Sekunden bis 24 Stunden. Anwender speichern erhobene Werte lokal auf USB-Stick oder SD-Karte, alternativ erfolgt die Speicherung automatisiert in der GI.cloud. In der Cloud sind sämtliche Daten ortsunabhängig abrufbar, auswertbar und visualisierbar. Dieses Verfahren kombiniert unterbrechungsfreie Echtzeitaufzeichnung mit einer robusten Langzeitarchivierung, sichert alle Messdaten verlustfrei und gewährleistet jederzeit lückenlose Einsicht in historische Prozessverläufe mit automatischer umfassender Qualitätsprüfung und Versionshistorie.
Serielle Schnittstellen isoliert Sensoranschluss und zuverlässige Datenübertragung in Automatisierung
Durch durchgängige galvanische Trennung der seriellen Schnittstellen RS485 und SDI12 ist der störungsfreie Sensoranschluss auch in anspruchsvollen Umgebungen gesichert. Für übergeordnete Sprach- und Datenübertragung stehen Ethernet, USB-Schnittstellen sowie ein externer Modemport bereit. Die Unterstützung von MQTT, OPC UA und EtherCAT gewährleistet die problemlose Anbindung an SCADA-Systeme, NI LabVIEW und MATLAB. So integrieren sich die Q.monixx Logger flexibel in bestehende industrielle Automatisierungs- und Monitoring-Lösungen. Sie bieten Echtzeitvisualisierung, Alarmmanagement und einfache Inbetriebnahme

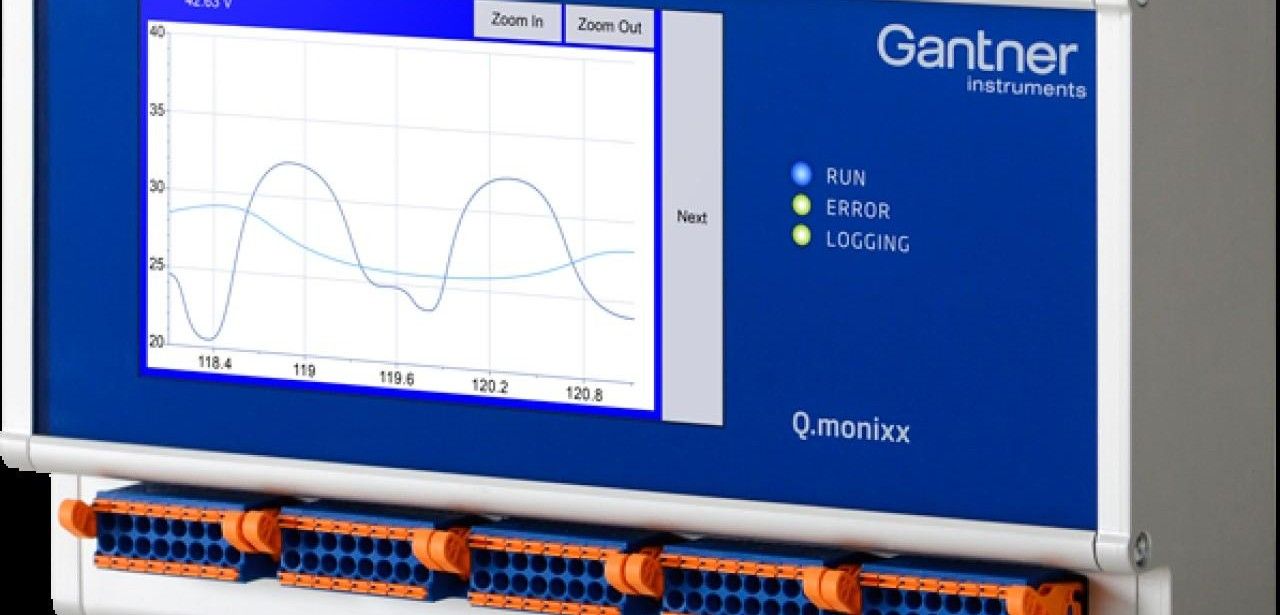

Multifunktionales 5-Zoll-TFT-Display mit Echtzeitvisualisierung, Alarmmanagement und Intervallsteuerung vor Ort
Im Q.monixx A117 D-Modell sorgt ein 5-Zoll-TFT-Touchdisplay mit 800 × 480 Pixeln für eine anwenderfreundliche Bedienung ohne zusätzliche Hardware. Über die grafische Oberfläche lassen sich Messparameter in Echtzeit überwachen, Alarmgrenzen definieren und die Intervalle für die Datenaufzeichnung zwischen 10 Sekunden und 10 Minuten festlegen. Die Displayabschaltung passt sich den Anforderungen vor Ort an und reduziert den Energieverbrauch automatisch. Dies gewährleistet effizienten Dauerbetrieb und verlängert die Lebensdauer im industriellen Umfeld verlässlich.
EMV und galvanische Trennung sichern unterbrechungsfreien Betrieb im Industrieumfeld
Nach EN 61000-4 und EN 55011 geprüft, garantiert die Lösung eine hohe Immunität gegen elektromagnetische Interferenzen, um Fehlerquellen in industriellen Prozessen wirksam zu eliminieren. Durch galvanische Entkopplung sämtlicher Eingangs-, Ausgangsportale und der Stromversorgung werden Potentialdifferenzen ausgeglichen und empfindliche Schaltkreise vor Überspannungen geschützt. Der weite Betriebsspannungsbereich von 10 bis 30 VDC sowie die modulare DIN-Schienenmontage ermöglichen eine schnelle und sauber ausgeführte Installation in jedem Schaltschrank. Zukunftssicheres Design und hochwertige Materialien garantiert.
Smarter Datentransfer durch Edge-Computing und vielseitige I/O-Module mit Robustheit
Die modularen Baugruppen der Q.monixx Serie ermöglichen eine passgenaue Zusammenstellung von Ein- und Ausgängen sowie Kommunikationsmodulen. Anwender können Sensoren mit 0/4-20 mA, PT100/PT1000 oder Potentiometern per Plug-and-Play anschließen. Dank galvanischer Kanaltrennung entstehen keine Potentialprobleme. Die interne Auswertung in Echtzeit ermöglicht schnelle Reaktionen auf Prozessabweichungen, während Archivdaten in der GI.cloud zentral verfügbar sind. Mehrere Sicherheitsprofile schützen Messdaten vor unbefugtem Zugriff.
Kompakte Logger bieten modulare Hardware, smarte Softwareintegration für Industrieanwendungen
Die Q.monixx 100-Reihe und A117-D-Modelle bieten modulare Datenerfassung mit Edge-Computing-Fähigkeiten und vielseitigen I/O-Modulen für analoge, digitale und serielle Signale. Mit einer Abtastrate bis zu 100 Messungen pro Sekunde je Kanal erlauben sie präzise Aufzeichnung hochfrequenter Prozesse. OPC UA, MQTT und EtherCAT eröffnen flexible Integrationspfade in Automatisierungs- und Leitsysteme. Vier unabhängige Logger speichern Daten auf USB, SD-Karte oder in der GI.cloud. Ein TFT-Touchdisplay ermöglicht einfache Parametrierung und Echtzeitüberwachung ohne Zusatzsoftware.
