Der kostenlos verfügbare Current Sense Transformer Selector in REDEXPERT unterstützt Ingenieure bei der Auswahl galvanisch isolierter Strommesswandler. Durch Eingabe von Strom, Frequenz, Signaltyp und erlaubter Fehlerrate lässt sich das Würth Elektronik Portfolio automatisch filtern. Das Tool simuliert Temperaturanstiege und Messabweichungen über definierte Betriebsbereiche, stellt Kurven grafisch dar und bietet eine Ansichtsoption für den direkten Vergleich mehrerer Modelle. Aufwändige Prüfungen werden dadurch deutlich reduziert, und Anwender gewinnen besonders präzise, verlässliche Entscheidungsgrundlagen.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Entwickler wählen Strommesswandler nach Strom, Frequenz, Signal mit Selector
Würth Elektronik bietet eine große Auswahl an Strommesswandlern. (Foto: Würth Elektronik eiSos GmbH & Co. KG)
Das kostenlose REDEXPERT-Update von Würth Elektronik bietet nun den Current Sense Transformer Selector für eine präzise Auswahl galvanisch isolierter Stromwandler. Entwickler legen Stromstärke, Frequenzbereich, Signalform sowie akzeptable Fehlertoleranz fest. Das Tool durchsucht automatisiert die Produktdatenbank und liefert eine Liste kompatibler Bauteile inklusive Hauptparametern und Performance-Diagrammen. Auf diese Weise lassen sich optimale Sensoren schnell identifizieren, Entwicklungszyklen verkürzen und Testaufwand durch fundierte Vorauswahl minimieren. Visualisierungen erhöhen Transparenz, ermöglichen Vergleichsmöglichkeiten und stärken Entscheidungssicherheit.
Effiziente Sensorauswahl basierend auf Strom, Frequenz, Signaltyp und Fehlertoleranz
Nachdem Stromstärke, operative Frequenz, Signaltyp und Fehlertoleranz eingegeben wurden, wendet der Current Sense Transformer Selector komplexe Filteralgorithmen auf die Würth Elektronik Datenbank an und ermittelt alle Bauteile, die den vorgegebenen Spezifikationen entsprechen. In einer intuitiven Oberfläche erscheinen anschließend übersichtliche Karten mit Wandlerdaten, darunter Nennstrombereich, Temperaturverhalten und maximale Abweichung. Diese strukturierte Präsentation unterstützt Entwickler dabei, den optimalen Sensor schnell und sicher zu bestimmen, und reduziert den Aufwand für manuelle Vergleiche erheblich.
Präzise Prognose von Sättigung und Fehlerraten in Strom Frequenzsimulation
Durch automatisierte Kennlinienberechnungen prognostiziert die Software den Temperaturanstieg von Sensorköpfen und quantifiziert Messfehler über individuelle Frequenz- und Strombereiche. Anwender geben Parameter ein und erhalten Diagramme, die mögliche Sättigungspunkte sowie die Verletzung vorgegebener Fehlerraten eindeutig markieren. Dank der Kombination aus realen Labordaten und mathematischen Modellen lassen sich die Ergebnisse jeder Betriebsbedingung nachvollziehen. Diese fundierten Simulationen reduzieren die Notwendigkeit manueller Prüfungen und verkürzen Prüfzyklen erheblich. Sie bieten Entscheidungsgrundlagen zur Optimierung der Sensorenauswahl.
Vergleichsansicht zeigt CST-Optionen bei unterschiedlichen Frequenzen, Temperatur und Messfehlern

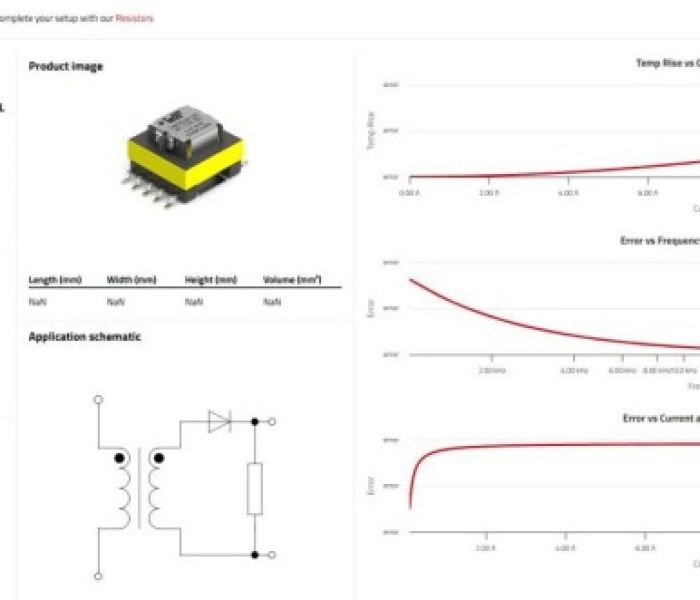

Das Tool gibt den geeigneten Strommesswandler (Foto: Würth Elektronik eiSos GmbH & Co. KG)
Das Tool ermöglicht Entwicklern, mehrere galvanisch isolierte Stromwandler parallel in einer Simulationsansicht zu betrachten und vergleichend zu beurteilen. Temperaturanstiegskurven und Messfehlerdiagramme werden für unterschiedliche Strom- und Frequenzbereiche generiert und nebeneinander angezeigt. So lassen sich kritische Betriebszustände ebenso identifizieren wie optimale Einsatzbereiche. Durch den direkten Vergleich wird der Auswahlprozess systematisch unterstützt, Risiken frühzeitig erkannt und die Zuverlässigkeit des finalen Designs signifikant verbessert. Entscheidungen beruhen stets auf validen Simulationsdaten und minimieren Unsicherheiten.
Datenbasierte Simulation realer Messreihen senkt Fehlerraten und Prüfaufwand bedeutend
Anhand echter Messreihen modelliert das Programm den Einfluss von Temperaturänderungen auf die Genauigkeit von Stromsensoren und berechnet mögliche Fehlerraten in Echtzeit. Dadurch entfällt der Aufwand für wiederholte, zeitaufwändige Labortests. Entwicklerinnen und Entwickler profitieren von schnellen, verlässlichen Daten zur Überhitzungs- und Sättigungsneigung ihrer Bauteile. Der Prüfaufwand verringert sich erheblich, wodurch Entwicklungszyklen verkürzt und Software- sowie Hardwareintegrationen bereits in einer frühen Phase optimiert werden. Dies unterstützt fundierte Entscheidungen und minimiert frühzeitig Ausfallrisiken.
Eine umfassende Berücksichtigung von ET-Konstante, Sättigungsschutz und Überhitzungsgrenzen erforderlich
Ingenieurteams stehen bei der Auswahl von Strommesswandlern vor der Herausforderung, sämtliche Parameter wie ET-Konstante, Sättigungsreserve, thermische Belastbarkeit sowie Genauigkeitsverhalten zu berücksichtigen. Da technische Datenblätter selten alle praxisrelevanten Kenngrößen abbilden, bleibt oft unklar, ob ein Bauteil in kritischen Anwendungsfällen stabil arbeitet. Zur Absicherung müssen diverse Wandlertypen im Labor getestet und unter variablen Strom- und Frequenzbedingungen ausgewertet werden. Dadurch entstehen erhebliche Zeitverzögerungen, steigende Testkosten und verlängerte Markteinführungszyklen. Fehlende Dokumentation erschwert effektiv Entwicklerzusammenarbeit.
Effiziente Auswahl galvanisch isolierter Strommesswandler dank simulationsgestütztem zuverlässigem Selector
Galvanisch entkoppelte Strommesswandler erlauben vielseitige Einsatzmöglichkeiten: zur AC-Feinmessung, in hocheffizienten Schaltreglern, für Überlasterkennung, Lastabwurf- und Abschaltautomatik sowie für präzises Energiemetering. Sie eignen sich zudem optimal für kontinuierliche Lastanalysen und hochfrequente Strommessungen mit minimalen Verzerrungen. Mit dem Current Sense Transformer Selector lässt sich anhand spezifischer Parameter schnell der passende Wandler identifizieren. Dabei werden Temperatur- und Fehlerkurven berücksichtigt, wodurch Tests reduziert und die Systemintegration beschleunigt wird. Die Auswahl erfolgt intuitiv und sicher.
Einfach eingeben, vergleichen, auswählen: Galvanisch isolierte Stromwandler schnell finden
Der in REDEXPERT integrierte Current Sense Transformer Selector automatisiert die Auswahl galvanisch getrennter Stromwandler durch parametergesteuerte Suche in einer umfassenden Bauteildatenbank. Basierend auf realen Messreihen simuliert das Tool Temperaturanstieg und Messfehler über verschiedene Betriebsbedingungen. Interaktive Diagramme ermöglichen den parallelen Vergleich mehrerer Modelle hinsichtlich Genauigkeit und thermischer Belastbarkeit. Diese simulationsbasierte Vorgehensweise spart Entwicklern aufwändige Labortests, optimiert die Komponentenauswahl und verkürzt Markteinführungszeiten bei verlässlicher Stromüberwachung und liefert präzise Ergebnisse für sichere Designs.
